logo logo_ygnis
Gamma Condensazione

VARMAX 2

CALDAIA A CONDENSAZIONE A BASAMENTO

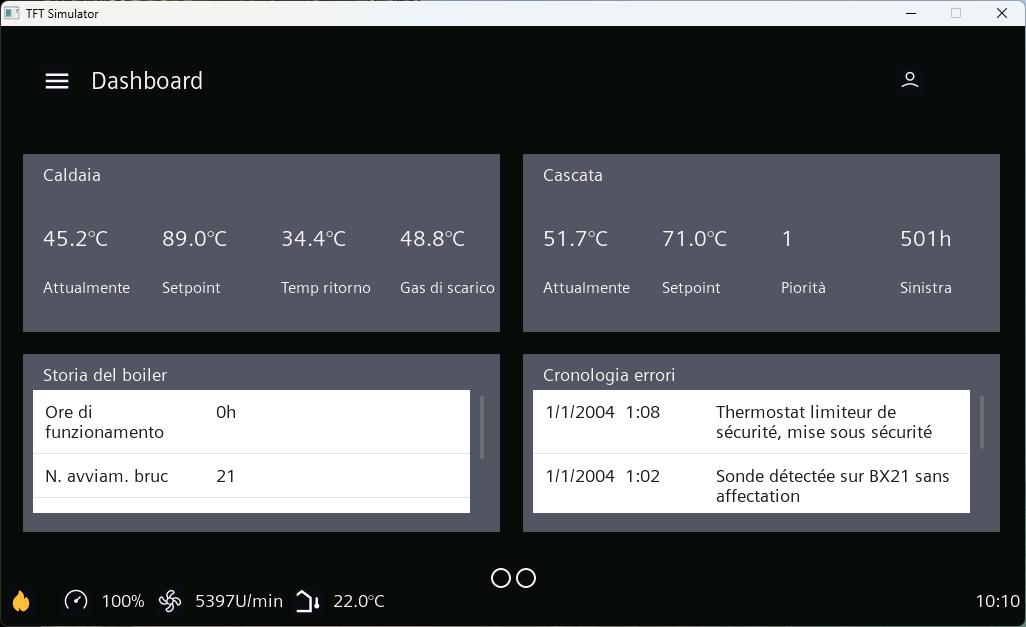

  • Pannello Touch screen 7" (Navistem B4000)
  • Controllo integrato (gestione circuiti, ACS e cascata)
  • Bruciatore modulante a premiscelazione totale (modulazione dal 20 al 100%)
  • Caldaia con scambiatore in acciaio inox
  • Sistema di tutela del deltaT su corpo scambiatore
  • Potenza da 115 kW a 600 kW
  • 2 collegamenti di ritorno caldaia : alta e bassa temperatura
  • Manutenzione ottimizzata: accesso rapido alla rampa del bruciatore e predellino manutentore (dal modello 180)
  • Filtro ingresso aria e filtro del gas di serie
  • Trasformazione a GPL (fino al modello 320)
  • ErP
  • Hydrogen ready 20%
Richiedi un preventivo

Descrizione dettagliate

Fornito con

  • Bruciatore gas modulante a premiscelazione totale
  • Scambiatore in acciaio inox a fascio tubiero liscio
  • Regolazione integrata per la gestione:

– della modulazione del bruciatore

– delle sicurezze a protezione della caldaia

– di un circuito di riscaldamento diretto

– di un circuito ACS e relativa pompa carico bollitore (con sonda sanitario)

– di 3 circuiti miscelati tramite interfaccia aggiuntiva

– gestione di più generatori in cascata (tramite OCI351)

– segnale 0-10 V controllo in temperatura

  • Quadro di comando NAVISTEM B4000:

– display touch screen 7″

– interfaccia semplice ed ergonomica con schermo digitale retro illuminato per la programmazione, la diagnosi e la lettura delle informazioni

– un interruttore generale

– controllo attivo di fiamma tramite ionizzazione

  • Sonde temperature mandata e ritorno caldaia
  • Valvola gas con sistema venturi per miscelazione aria/gas costante
  • Pressostato gas di minima
  • Predisposizione per sollevamento
  • Piedini regolabili
  • Alimentazione gas metano, tutti i modelli
  • Alimentazione GPL, fino alla 320
  • Pressione d’esercizio: 6 bar
  • Predellino per facilitare la manutenzione e l’accesso al gruppo di combustione (a partire dalla taglia 180)

Accessori

  • Sonda esterna per regolazione climatica
  • Sonde di mandata circuiti e bollitore ACS
  • Neutralizzatore di condense
  • Scambiatori a piastre ispezionabili

Scarica la documentazione

Certificato BED EU 813-2013 - VARMAX 2 115-600.pdf

download

Certificato GAD CE 2016-426 - VARMAX 2 115-600.pdf

download


download

Descrizioni per capitolato - VARMAX 2 115-600.pdf

download

Manuale - Navistem B4000.pdf

download

Manuale - OCI 351 - VARFREE EVO.pdf

download
pim_noticeu,Manuale di Installazione,Manuale d’Uso

Manuale VARMAX2 115-600.pdf

download

Manuale interfaccia LPB OCI 345_D.pdf

download
Scheda Tecnica

Scheda Tecnica Varmax 2 115-600.pdf

download

Spazi di manovra VARMAX_it_R0.pdf

download

cod. 002968-003343 - Kit INAIL DN50 filettato 5.4 bar - con strumenti.dwg

download

cod. 002969-003344 - Kit INAIL DN65 PN16 5.4 bar - con strumenti.dwg

download

cod. 002970-003345 - Kit INAIL DN80 PN16 5,.4 bar - con strumenti.dwg

download

cod. 002971-003349 - kit INAIL DN100 PN16 5.4 bar - con strumenti.dwg

download
